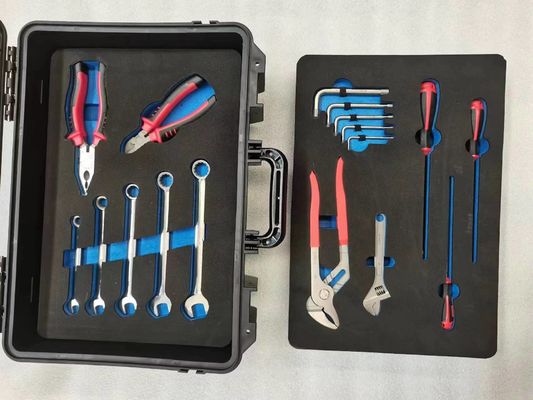

মেডিকেল ডিভাইসের কার্যকর রক্ষণাবেক্ষণের জন্য টাইটানিয়াম সরঞ্জাম দিয়ে সজ্জিত এমআরআই প্রযুক্তিবিদদের জন্য বিস্তৃত নন-ম্যাগনেটিক টুল কিট
| পরিচিতিমুলক নাম | Jovi |
|---|---|
| সাক্ষ্যদান | ISO9001 |
| Model Number | 1-cf-7 |
| নথি | JVVM-NMT-Series SPE and Quo...on.pdf |
| Minimum Order Quantity | 1set |
| মূল্য | $1680~$3420/set |
| Packaging Details | Carton&wooden Box |
| ডেলিভারি সময় | 14 ~ 26 দিন |
| Payment Terms | T/T |
| Supply Ability | 300 Set / Month |
পণ্যের বিবরণ
| ওজন | 500 গ্রাম | চৌম্বকীয় সম্পত্তি | অ-চৌম্বক |
|---|---|---|---|
| জারা প্রতিরোধের | উচ্চ | কঠোরতা পরিসীমা | 20-42 HRC |
| টর্ক রেঞ্জ | 1-10 N*m | চৌম্বক সংবেদনশীলতা | < 5 × 10⁻⁶ |
পণ্যের বর্ণনা
এমআরআই ইঞ্জিনিয়ারিংয়ের জন্য জোভি নন-ম্যাগনেটিক টাইটানিয়াম টুল কিট - সংস্করণ 3 (এমআরআই ইঞ্জিনিয়ারদের জন্য ধাপে ধাপে নির্বাচন নির্দেশিকা)
1. গুণমান - জোভি দ্বারা ব্যবহৃত তিনটি টাইটানিয়াম গ্রেড বোঝা
সমস্ত টাইটানিয়াম সরঞ্জাম একই কাজ করে না। জোভি টুল ফাংশনের উপর ভিত্তি করে নির্দিষ্ট টাইটানিয়াম অ্যালো নির্বাচন করে:
| টাইটানিয়াম গ্রেড | রচনা | কঠোরতা (HRC) | জন্য ব্যবহৃত | মূল সম্পত্তি |
|---|---|---|---|---|
| গ্রেড 2 (বাণিজ্যিকভাবে বিশুদ্ধ) | 99.2% Ti | 20-25 | টুইজার, শাসক, পুটি ছুরি | গঠনযোগ্যতা, জারা প্রতিরোধের |
| গ্রেড 5 (Ti‑6Al‑4V) | 90% Ti, 6% Al, 4% V | 36-42 | হেক্স কী, স্ক্রু ড্রাইভার, রেঞ্চ, সকেট | উচ্চ শক্তি, প্রতিরোধের পরিধান |
| গ্রেড 23 (Ti‑6Al‑4V ELI) | অতিরিক্ত কম ইন্টারস্টিশিয়াল | 34-38 | টর্ক রেঞ্চ, ক্রায়োস্ট্যাট টুল | কম তাপমাত্রায় ফ্র্যাকচার শক্ততা |
মানের গ্যারান্টি: প্রতিটি টুল গ্রেড কোড দিয়ে লেজার-মার্ক করা হয় (যেমন, গ্রেড 5 এর জন্য "Gr5")। প্রকাশ ছাড়া নিম্ন গ্রেডের কোন মিশ্রণ.
2. অ্যাপ্লিকেশন পরিস্থিতি – টাস্ক-ভিত্তিক নির্বাচন ফ্লোচার্ট
প্রতিটি এমআরআই ইঞ্জিনিয়ারিং কাজের জন্য সঠিক জোভি টুল নির্বাচন করতে নিম্নলিখিত সিদ্ধান্ত ট্রি ব্যবহার করুন।
ধাপ 1: এমআরআই জোন এবং ক্ষেত্র শক্তি সনাক্ত করুন
| জোন | ক্ষেত্রের শক্তি | টুলের প্রয়োজনীয়তা | Jovvi কিট প্রস্তাবিত |
|---|---|---|---|
| জোন IV (স্ক্যানার রুম - বোরের 0.5 মিটারের মধ্যে) | 0.5-7 টি | সর্বোচ্চ নিরাপত্তা, কোনো শিল্পকর্ম নেই | ProKit-2 বা ProKit-3 |
| জোন III (কন্ট্রোল রুম - 0.5 মিটার বাইরে কিন্তু ফ্যারাডে খাঁচার ভিতরে) | <0.5 mT | নন-চৌম্বকীয়, নিম্ন আর্টিফ্যাক্ট উদ্বেগ | ProKit-1 (পর্যাপ্ত) |
| জোন II (করিডোর - ঢালযুক্ত ঘরের বাইরে) | শুধুমাত্র পৃথিবীর ক্ষেত্র | যেকোনো অ লৌহঘটিত | ProKit-1 বা স্ট্যান্ডার্ড ব্রাস টুল |
| ভিতরের বোর (চৌম্বক দিয়ে র্যাম্পড ডাউন সার্ভিসিং এর সময়) | 0 টি (যদি র্যাম্প করা হয়) | যে কোনো, কিন্তু Jovvi Ti এখনও সুপারিশ | যেকোনো কিট (ক্ষেত্র শূন্য হলে চৌম্বকীয় সংবেদনশীলতা অপ্রাসঙ্গিক) |
জোভি নোট: এমনকি যখন চুম্বকটি র্যাম্প করা হয়, ইস্পাত সরঞ্জামের অবশিষ্ট চুম্বকত্ব পরে স্ক্যানার উপাদানগুলিতে স্থানান্তর করতে পারে। সর্বদা টাইটানিয়াম ব্যবহার করুন।
ধাপ 2: নির্দিষ্ট টাস্ক সনাক্ত করুন - টুল দ্বারা টুল
টাস্ক ক্যাটাগরি A: ফাস্টেনার ম্যানিপুলেশন (স্ক্রু, বোল্ট, বাদাম)
| ফাস্টেনার টাইপ | সাধারণ অবস্থান | প্রস্তাবিত জোভি টুল | টাইটানিয়াম গ্রেড | বিকল্প (প্রস্তাবিত নয়) |
|---|---|---|---|---|
| হেক্স সকেট (1.5-6 মিমি) | আরএফ কয়েল কভার, গ্রেডিয়েন্ট প্যানেল | হেক্স কী সেট (এল-স্টাইল) | গ্রেড 5 | ব্রাস হেক্স কী (সহজে ফালা) |
| হেক্স সকেট (8-19 মিমি) | Cryostat পোর্ট, রোগীর টেবিল মাউন্ট | সকেট সেট + র্যাচেট | গ্রেড 5 সকেট + Be-Cu র্যাচেট | 316 স্টেইনলেস (শিল্পবস্তু) |
| Torx (T6–T30) | চুম্বক কভার প্যানেল, আরএফ পর্দা | টরক্স ড্রাইভার (স্থির হ্যান্ডেল) | গ্রেড 5 টিপ, পিতলের হাতল | সিরামিক (ভঙ্গুর) |
| ফিলিপস / ফ্ল্যাটহেড | কন্ট্রোল কনসোল, আনুষঙ্গিক মাউন্ট | স্ক্রু ড্রাইভার (3-6 মিমি) | গ্রেড 5 ব্লেড, পিতল/প্লাস্টিকের হ্যান্ডেল | 316 স্টেইনলেস (সময়ের সাথে সাথে চুম্বকীয় হয়) |
| হেক্স বাদাম (উন্মুক্ত) | হিলিয়াম ভেন্ট লাইন flanges | ওপেন-এন্ড রেঞ্চ সেট | গ্রেড 5 | পিতল (চোয়াল টর্কের নিচে ছড়িয়ে পড়ে) |
জোভি প্রোটিপ: cryostat পোর্ট বাদাম জন্য (প্রায়শই তাপ সাইক্লিং কারণে টাইট), ব্যবহার করুনজোভি টর্ক রেঞ্চ (1–10 N·m)গ্রেড 23 টাইটানিয়াম সকেট সহ। হিলিয়াম পোর্ট বাদামে কখনই 8 N·m অতিক্রম করবেন না।
টাস্ক ক্যাটাগরি বি: কাটিং, প্রাইং এবং স্ট্রাইকিং
| টাস্ক | প্রস্তাবিত জোভি টুল | টাইটানিয়াম সামগ্রী | নিরাপত্তা নোট |
|---|---|---|---|
| তামা আরএফ জাল কাটা | তির্যক কাটার | 90% Ti চোয়াল, ব্রোঞ্জ পিভট | অ-স্পার্কিং - অক্সিজেনের কাছাকাছি নিরাপদ |
| Prying RF শিল্ড প্যানেল | টাইটানিয়াম ক্রোবার (300 মিমি) | 100% গ্রেড 5 | তামার আঁচড় এড়াতে প্লাস্টিকের শিম ব্যবহার করুন |
| পুরানো পরিবাহী পেস্ট অপসারণ | টাইটানিয়াম পুটি ছুরি | 100% গ্রেড 2 | নমনীয় ব্লেড বাঁকা পৃষ্ঠের সাথে সামঞ্জস্যপূর্ণ |
| তামা ফাস্টেনার হাতুড়ি | টাইটানিয়াম হাতুড়ি (200 গ্রাম হেড) | 100% গ্রেড 5 | প্রতিস্থাপনযোগ্য মুখ সন্নিবেশ (নরম আঘাতের জন্য নাইলন) |
| বোরের ভিতরে ফেলে দেওয়া স্ক্রু উদ্ধার করা হচ্ছে | নন-চৌম্বকীয় পিক-আপ টুল | 100% গ্রেড 5 স্টেম, চুম্বক-মুক্ত নখর | কোন চুম্বক - যান্ত্রিক গ্র্যাবার ব্যবহার করে |
টাস্ক ক্যাটাগরি সি: পরিমাপ এবং পরিদর্শন
| প্রয়োজন | প্রস্তাবিত জোভি টুল | টাইটানিয়াম সামগ্রী | বিশেষ বৈশিষ্ট্য |
|---|---|---|---|
| ফাঁক পরিমাপ (যেমন, আরএফ কয়েল এবং বোরের মধ্যে) | টাইটানিয়াম শাসক (150 মিমি বা 300 মিমি) | 100% গ্রেড 2 | খোদাই করা চিহ্ন (কোনও আঁকা কালি নেই যা ফ্লেক করতে পারে) |
| গভীরতা পরিমাপ (সকেট হেড স্ক্রু) | টাইটানিয়াম গভীরতা পরিমাপক | 100% গ্রেড 5 | পিতল লক স্ক্রু সঙ্গে স্লাইড প্রক্রিয়া |
| আঁটসাঁট জায়গায় ভিজ্যুয়াল পরিদর্শন | অ-চৌম্বকীয় পরিদর্শন আয়না | টাইটানিয়াম স্টেম, এক্রাইলিক আয়না | আয়না পরিষ্কারের জন্য বিচ্ছিন্নযোগ্য |
| চৌম্বক ক্ষেত্র সনাক্তকরণ (বিপথগামী ক্ষেত্র সনাক্তকরণ) | হাতিয়ার নয়- গাউসমিটার ব্যবহার করুন | N/A | বোরের ভিতরে কখনই গসমিটার আনবেন না - এটি পরিপূর্ণ হবে |
ধাপ 3: ব্যবহারের ফ্রিকোয়েন্সির উপর ভিত্তি করে কিটের আকার নির্ধারণ করুন
| ব্যবহারের ফ্রিকোয়েন্সি | প্রস্তাবিত কিট | যুক্তি |
|---|---|---|
| প্রতি মাসে একবার (মাঝে মাঝে পরিষেবা) | ProKit-1 (18 টুল) | 90% ফাস্টেনার কাজের জন্য যথেষ্ট |
| প্রতি সপ্তাহে একবার (অভ্যন্তরীণ এমআরআই ইঞ্জিনিয়ার) | ProKit-2 (32 টুল) | সকেট, র্যাচেট, টর্ক রেঞ্চ, প্লায়ার যোগ করে |
| দৈনিক (ফিল্ড সার্ভিস ইঞ্জিনিয়ার, ক্রায়োজেন বিশেষজ্ঞ) | ProKit-3 (45 টুল) | গভীর সকেট, ক্রোবার, পুটি ছুরি, পরিদর্শন আয়না যোগ করে |
| >3 এমআরআই স্ক্যানার সহ বিভাগ | দুটি প্রোকিট-২ কিট | একটি জোন IV এ রাখা হয়েছে, একটি ওয়ার্কশপে - ক্রস-জোন দূষণ এড়ায় |
3. টুলের বৈচিত্র্য - জোভির 90% টাইটানিয়াম টুলের বিস্তারিত স্পেসিফিকেশন
হেক্স কী সেট (গ্রেড 5, 100% Ti)
আকার: 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10 মিমি (লম্বা বাহুতে বল-এন্ড)
টর্ক রেটিং: 5 N·m সর্বাধিক (1.5 মিমি), 25 N·m সর্বাধিক (10 মিমি)
চিহ্নিতকরণ: শ্যাফ্টের উপর সাইজ লেজার-এচ করা (কোন পেইন্ট নেই)
চৌম্বক সংবেদনশীলতা: <5 × 10⁻⁶ (প্রতি টুল পরীক্ষিত)
স্ক্রু ড্রাইভার সেট (গ্রেড 5 ব্লেড, পিতলের হাতল)
টিপের আকার: ফিলিপস #0, #1, #2; সমতল 3 মিমি, 5 মিমি, 6 মিমি; Torx T6, T8, T10, T15, T20, T25, T30
ব্লেডের দৈর্ঘ্য: 100 মিমি (স্ট্যান্ডার্ড) বা 150 মিমি (দীর্ঘ নাগাল)
হ্যান্ডেল: নর্ল্ড গ্রিপ সহ পিতল - অ-চৌম্বকীয়, অ-স্পার্কিং
ট্যাং-থ্রু কনস্ট্রাকশন: টর্ক স্থানান্তরের জন্য ব্লেড সম্পূর্ণ হ্যান্ডেলের দৈর্ঘ্য প্রসারিত করে
সকেট সেট (গ্রেড 5, 100% Ti)
ড্রাইভের আকার: 1/4″ এবং 3/8″ স্কয়ার ড্রাইভ (স্কয়ার ড্রাইভটি টাইটানিয়াম - কোন ইস্পাত সন্নিবেশ নেই)
সকেটের আকার: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 19 মিমি (6-বিন্দু, গভীর এবং অগভীর)
দেয়ালের বেধ: 2 মিমি (স্টিলের সকেটের চেয়ে পাতলা - রিসেসড ফাস্টেনারগুলিতে অ্যাক্সেসের অনুমতি দেয়)
চিহ্নিতকরণ: সাইজ স্ট্যাম্পড (খোদাই করা নয় - স্ট্যাম্পযুক্ত চিহ্নগুলি পরিধানের পরেও পাঠযোগ্য থাকে)
র্যাচেট হ্যান্ডেল (টাইটানিয়াম বডি, ব্রাস গিয়ার)
ড্রাইভের আকার: 1/4″ (6-13 মিমি সকেটের জন্য) বা 3/8″ (10-19 মিমি সকেটের জন্য)
গিয়ার মেকানিজম: বেরিলিয়াম কপার (Be-Cu) - 60 দাঁত, 6° সুইং আর্ক
বিপরীত লিভার: পিতল (কোন ফেরোম্যাগনেটিক ডিটেন্ট বল নয় - ঘর্ষণ ডিটেন্ট ব্যবহার করে)
টর্ক ক্ষমতা: 25 N·m (1/4″), 60 N·m (3/8″)
টর্ক রেঞ্চ (গ্রেড 23 টি বিম, Be-Cu বসন্ত)
পরিসীমা: 1-10 N·m (প্রিসেট সামঞ্জস্যযোগ্য)
নির্ভুলতা: পড়ার ±5% (পরীক্ষা প্রতিবেদনের সাথে প্রত্যয়িত)
বডি: টাইটানিয়াম (নিম্ন-তাপমাত্রার কঠোরতার জন্য গ্রেড 23 - ক্রায়োস্ট্যাট ব্যবহার)
বসন্ত: বেরিলিয়াম তামা (অ-ফেরোম্যাগনেটিক, স্থিতিশীল বসন্ত হার)
প্লায়ার্স (90% টিআই চোয়াল, ব্রোঞ্জ পিভট)
প্রকার: সুই নাক (150 মিমি), তির্যক কাটার (130 মিমি), কম্বিনেশন প্লায়ার (180 মিমি)
চোয়াল: গ্রেড 5 টাইটানিয়াম - গ্রিপিং পৃষ্ঠে 40 HRC-তে শক্ত হয়
পিভট: ফসফর ব্রোঞ্জ - অ-চৌম্বকীয়, স্ব-তৈলাক্তকরণ
হ্যান্ডলগুলি: তাপ-সঙ্কুচিত গ্রিপ সহ টাইটানিয়াম (ভিতরে কোনও স্টিলের স্প্রিং নেই)
হাতুড়ি (100% টিআই হেড, ফাইবারগ্লাস হ্যান্ডেল)
মাথার ওজন: 200 গ্রাম, 300 গ্রাম, বা 500 গ্রাম
প্রধান উপাদান: গ্রেড 5 টাইটানিয়াম - এক টুকরা নকল (কোন ইস্পাত সন্নিবেশ নেই)
মুখ: নরম আঘাতের জন্য অপসারণযোগ্য নাইলন বা পলিউরেথেন সন্নিবেশ
হ্যান্ডেল: ফাইবারগ্লাস - অ-পরিবাহী, অ-চৌম্বকীয় (কাঠ এড়িয়ে চলুন - ক্রায়োস্ট্যাটের কাছে স্প্লিন্টার)
4. উত্পাদনের নিশ্চয়তা - প্রতিটি সরঞ্জাম বিভাগের জন্য পরীক্ষা
জোভি পারফর্ম করেনটুল-নির্দিষ্টসাধারণ ফেরোম্যাগনেটিক স্ক্রীনিংয়ের বাইরে গুণমানের পরীক্ষা:
| টুল ক্যাটাগরি | অতিরিক্ত পরীক্ষা | পাসের মানদণ্ড |
|---|---|---|
| হেক্স কী | টর্ক থেকে ব্যর্থতা (প্রতিটি ব্যাচ থেকে ধ্বংসাত্মক নমুনা) | >2× রেট টর্ক এ ব্যর্থ হয় |
| স্ক্রু ড্রাইভার | টিপ কঠোরতা (রকওয়েল) | 38-42 HRC (গ্রেড 5) |
| সকেট | ঘনত্ব (রানআউট) | <0.1 মিমি ড্রাইভ স্কোয়ারে পরিমাপ করা হয়েছে |
| র্যাচেট | সাইকেল পরীক্ষা (50% সর্বোচ্চ টর্ক এ 10,000 সাইকেল) | কোন গিয়ার এড়িয়ে যাওয়া বা ধ্বংসাবশেষ পরেন |
| টর্ক রেঞ্চ | ক্রমাঙ্কন প্রবাহ (1,000 চক্রের পরে) | বেসলাইন থেকে < ±5% |
| প্লায়ার্স | কাটার ক্ষমতা (তামার তার) | পরিষ্কার কাটা, চোয়ালের বিকৃতি নেই |
| হাতুড়ি | প্রভাব পরীক্ষা (2 J এ 10,000 আঘাত) | কোন মাথা ফাটা বা হাতল loosening |
প্রতিটি কিট একটি অন্তর্ভুক্তপরীক্ষার সারাংশ কার্ডভিতরে নির্দিষ্ট টুলের জন্য ব্যাচ-পাস ফলাফল দেখানো হচ্ছে।
5. দ্রুত নির্বাচন সারণী - কোন এমআরআই ভূমিকার জন্য কোন জোভি কিট?
| এমআরআই ভূমিকা | প্রাথমিক কাজ | Jovvi কিট প্রস্তাবিত | কেন |
|---|---|---|---|
| হাসপাতালের এমআরআই ইঞ্জিনিয়ার | দৈনিক রোগীর টেবিল সামঞ্জস্য, কয়েল অদলবদল, মৌলিক রক্ষণাবেক্ষণ | ProKit-2 (32 টুল) | 95% টাস্ক কভার করে, টর্ক রেঞ্চ অন্তর্ভুক্ত |
| ফিল্ড সার্ভিস ইঞ্জিনিয়ার (OEM) | সম্পূর্ণ স্ক্যানার disassembly, cryostat অ্যাক্সেস, গ্রেডিয়েন্ট প্রতিস্থাপন | ProKit-3 (45 টুল) | গভীর সকেট, ক্রোবার, পুটি ছুরি অপরিহার্য |
| এমআরআই নির্মাণ / ইনস্টলেশন ক্রু | আরএফ শিল্ড সমাবেশ, চুম্বক রুম সমাপ্তি | ProKit-1 (18 টুল) + পৃথক টাইটানিয়াম হাতুড়ি | হাতুড়ি ProKit-1-এ নেই - আলাদাভাবে অর্ডার করুন |
| ক্রায়োজেন সেবা বিশেষজ্ঞ | হিলিয়াম ফিলস, ভেন্ট লাইন রক্ষণাবেক্ষণ, ক্রায়োস্ট্যাট পোর্টের কাজ | ProKit‑3 (45 টুল) + অতিরিক্ত টর্ক রেঞ্চ | গভীর সকেট এবং কম-টেম্প-রেটেড গ্রেড 23 টুল |
| গবেষণা MRI (7T, পশু MRI) | ছোট কুণ্ডলী মেরামত, নির্ভুলতা সমন্বয় | ProKit‑2 (32 টুল) ছোট হেক্স কী সহ (0.9 মিমি পর্যন্ত) |
