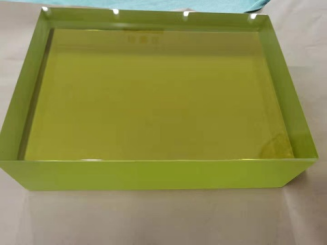

ঘনত্ব ৫.৫ জি/সিএম৩ এক্স রে সুরক্ষা চশমা চিকিৎসা ও শিল্প প্রয়োগের জন্য উচ্চতর সুরক্ষা কর্মক্ষমতা সহ

সীসা যুক্ত গ্লাস কেবল সাধারণ কাচ নয়। এটি একটিসমজাতীয় অজৈব উপাদানসিলিকা (SiO₂), সীসা অক্সাইড (PbO), এবং অন্যান্য সংশোধকগুলি প্রায় 1,350 ডিগ্রি সেলসিয়াসে গলানোর দ্বারা গঠিত। সীসা অক্সাইড কন্টেন্ট সাধারণত থেকে রেঞ্জওজন দ্বারা 55% থেকে 72%, যা স্বচ্ছতা বজায় রেখে কাচকে তার বিকিরণ রক্ষাকারী বৈশিষ্ট্য দেয়।

সীসা আছে aউচ্চ পারমাণবিক সংখ্যা (Z = 82). উচ্চ-জেড পদার্থগুলি প্রাথমিকভাবে এক্স-রে এবং গামা রশ্মির সাথে যোগাযোগ করেআলোক বৈদ্যুতিক প্রভাব, যেখানে একটি আগত ফোটন সম্পূর্ণরূপে শোষিত হয়। আলোক বৈদ্যুতিক শোষণের সম্ভাবনা Z⁴/E³ এর সমানুপাতিক। 140 keV গামা রশ্মির জন্য (⁹⁹ᵐTc), সীসার শোষণ সহগ ক্যালসিয়ামের (Z=20, কংক্রিটের প্রধান উপাদান) থেকে প্রায় 10 গুণ বেশি এবং কার্বনের (Z=6, প্লাস্টিকের) থেকে 100 গুণ বেশি।

মূল শারীরিক সূত্র– লিনিয়ার অ্যাটেন্যুয়েশন সহগ μ ≈ ρ × (Z⁴/E³)। জোভি লিড গ্লাস μ = 2.5–3.5 cm⁻¹ অর্জন করে 140 keV এ, সাধারণ জানালার কাচের জন্য μ = 0.15 cm⁻¹ এর তুলনায়।

সীসা অক্সাইড যোগ করা আলো সংক্রমণ হ্রাস করে। জোভি এটির দ্বারা ভারসাম্য বজায় রাখে:

• ব্যবহার করেউচ্চ বিশুদ্ধতা সিলিকা(99.9%) ধোঁয়াশা সৃষ্টিকারী অমেধ্য কমাতে

• নিয়ন্ত্রণ করছেরেডক্স অবস্থা(Fe²⁺/Fe³⁺ অনুপাত) নিরপেক্ষ ধূসর-সবুজ আভা বজায় রাখতে

• উভয় পৃষ্ঠতল মসৃণতা<10 nm রুক্ষতা(স্ট্যান্ডার্ড ফ্লোট গ্লাস: 50-100 এনএম)

ফলাফল: একটি 2.8 মিমি পিবি সমতুল্য প্যানেল (ভৌতিক 16 মিমি পুরু) প্রেরণ করেদৃশ্যমান আলোর 82-84%- একটি সাধারণ উইন্ডো পর্দার সাথে তুলনীয়।

নামমাত্র মান (যেমন, 2.5 মিমি পিবি) শুধুমাত্র কেন্দ্রে নয়, পুরো প্যানেল জুড়ে অর্জন করতে হবে। জোভি পরিমাপ করে9 পয়েন্টএকটি 1.2×0.8 মি প্যানেলে। সর্বাধিক বিচ্যুতি:±0.05 মিমি পিবি(<2% বৈচিত্র্যের সমতুল্য)।

গামা এক্সপোজার অধীনে, বিশুদ্ধ সীসা গ্লাস ফর্মরঙ কেন্দ্র- কাচের নেটওয়ার্কে আটকে থাকা গর্ত যা নীল আলো শোষণ করে, হলুদ-বাদামী বিবর্ণতা ঘটায়। জোভি যোগ করে0.8-1.2 wt% সেরিয়াম অক্সাইড (CeO₂), যা স্থির রঙের কেন্দ্রে পরিণত হওয়ার আগে গর্তকে আটকে রাখে।

টেস্ট ডেটা: 1,000 ঘন্টা একটানা ⁶⁰Co গামা বিকিরণ (1 Gy/ঘন্টা, 10 বছরের সাধারণ কাজের চাপের ⁹⁹ᵐTc সমতুল্য)। জোভি পারমাণবিক গ্রেড: ΔE = 2.1 (সত্যিই সনাক্তযোগ্য)। CeO₂ ছাড়া জেনেরিক সীসা গ্লাস: ΔE = 11.7 (গুরুতর বাদামী, 30% আলোর ক্ষতি)।

বুদবুদ >0.5 মিমি স্থানীয় শিল্ডিং কার্যকারিতা হ্রাস করে (কাচের ঘনত্ব ড্রপ)। গরম ল্যাব দেখার পোর্টগুলিতে, সিরিঞ্জের স্নাতকগুলির উপর বুদবুদগুলি ডোজিং ত্রুটির কারণ হয়৷

নিউক্লিয়ার গ্রেড গ্লাস হয়annealed(ধীরে ধীরে ঠান্ডা) অভ্যন্তরীণ চাপ উপশম করতে। পোলারস্কোপ দ্বারা পরিমাপকৃত অবশিষ্ট চাপ:<20 এনএম/সেমি(ASTM F218 35 nm/cm অনুমতি দেয়)। কম চাপ তাপীয় সাইকেল চালানোর সময় স্বতঃস্ফূর্ত ফ্র্যাকচার প্রতিরোধ করে (যেমন, শীতাতপনিয়ন্ত্রণ চালু/বন্ধ, শীত/গ্রীষ্ম)।

প্রান্ত শক্তি: সব প্রান্ত হয়চ্যামফার্ড(0.5×45°) এবং গ্রাউন্ড টু 400 গ্রিট। হট ল্যাব ছোট প্যানেলের জন্য রাসায়নিক শক্তিশালীকরণ (আয়ন বিনিময়) উপলব্ধ – প্রান্ত শক্তি 2× বৃদ্ধি করে।

সাধারণ সেটআপ: গামা ক্যামেরা রোগীর চারপাশে 180-360° ঘোরে। কন্ট্রোল বুথ 3-5 মিটার দূরে অবস্থিত।

জোভি স্পেসিফিকেশন:

• সীসার সমতা: 2.5–3.0 মিমি পিবি

• শারীরিক বেধ: 14-18 মিমি

• প্যানেলের আকার: 1,200 × 800 মিমি (পুরো গ্যান্ট্রি দেখার জন্য যথেষ্ট)

• হালকা সংক্রমণ: 82-84%

বিশেষ নকশা বৈশিষ্ট্য:প্রশস্ত দেখার কোণ- 45° অফ-অক্ষে ট্রান্সমিশন ড্রপ <10%। প্রযুক্তিবিদরা শরীর না ঘুরিয়ে কনসোলে বসে রোগী দেখতে পারেন।

চ্যালেঞ্জ: 511 keV ফোটনের সীসার অর্ধ-মূল্যের স্তর ~4 মিমি। একটি 5 মিমি পিবি মনোলিথিক গ্লাস প্যানেল (28 মিমি পুরু) এর ওজন 110 কেজি/মি² এবং এখনও 511 কেভির ~50% প্রেরণ করে।

জোভি কম্পোজিট সমাধান:

• সামনে: 2.5 মিমি পিবি গ্লাস (15 মিমি পুরু)

• মাঝামাঝি: 10 মিমি সীসা এক্রাইলিক (2.5 মিমি পিবি সমান। 140 কেভিতে, 511 কেভিতে 1.5 মিমি)

• পিছনে: 2.5 মিমি পিবি গ্লাস (15 মিমি পুরু)

• মোট 511 কেভি ট্রান্সমিশন:<15%

• ওজন: 70 kg/m² (একশিলা থেকে 36% হালকা)

অপটিক্যাল বন্ধন: তিনটি স্তর UV- স্থিতিশীল আঠালো দিয়ে আবদ্ধ। কোন ধোঁয়াশা, কোন ডবল ইমেজ, তাপ সাইক্লিং এর অধীনে কোন ডিলামিনেশন নেই (-10°C থেকে +40°C)।

সেটআপ: লিড গ্লাস প্যানেল (সাধারণত 400×300 মিমি বা 500×400 মিমি) ফিউম হুড বা লেমিনার ফ্লো ক্যাবিনেটে মাউন্ট করা হয়।

জোভি স্পেসিফিকেশন:

• সীসার সমতা: 2.5 মিমি পিবি (সংক্ষিপ্ত হ্যান্ডলিং সময়ের জন্য যথেষ্ট)

• শারীরিক বেধ: 14 মিমি

• অ্যান্টি-প্রতিফলন (AR) আবরণউভয় দিকে - হুড লাইট থেকে একদৃষ্টি দূর করে

• কেন্দ্রীয় পরিষ্কার অঞ্চল: শূন্য বুদবুদ >0.2 মিমি সহ 150 মিমি ব্যাস

এরগনোমিক সুবিধা: ফার্মাসিস্ট চোখের স্ট্রেন ছাড়াই 30 সেমি দূরত্বে 0.01 মিলি সিরিঞ্জ গ্র্যাজুয়েশন পড়ে।

সেটআপ: রোগীর ঘরে নার্স স্টেশনের জানালা। রোগী 200–800 mCi ¹³¹I (364 keV গামা) পায়।

জোভি স্পেসিফিকেশন:

• সীসার সমতা: 3.5–4.0 মিমি পিবি

• শারীরিক বেধ: 20-24 মিমি

• প্যানেলের আকার: 800×600 মিমি (পর্যবেক্ষণের জন্য পর্যাপ্ত)

• হালকা সংক্রমণ: 76-80%

সমালোচনামূলক প্রয়োজনীয়তা:শূন্য বিকৃতি- নার্সকে অবশ্যই রোগীর চেতনা, শ্বাস-প্রশ্বাস এবং ত্বকের রঙ সঠিকভাবে মূল্যায়ন করতে হবে। জোভি অপটিক্যাল সমতলতা শংসাপত্র প্রদান করে (<0.1 মিমি 1 মিটারের বেশি)।

বড় নিউক্লিয়ার মেডিসিন বিভাগের প্রায়ই একটি করিডোর বরাবর বেশ কয়েকটি কন্ট্রোল বুথ থাকে। অসংলগ্ন কাচের আভা চাক্ষুষ বিভ্রান্তি তৈরি করে।

জোভি সমাধান:ব্যাচ-মিলিত গ্লাস- একই গলিত ব্যাচ থেকে সমস্ত প্যানেল। জোভি রঙের সামঞ্জস্যের শংসাপত্র (ΔE <1.0 যেকোনো দুটি প্যানেলের মধ্যে) প্রদান করে।

সীসা অক্সাইড (PbO) এর প্রতিটি ব্যাচ অমেধ্যের জন্য পরীক্ষা করা হয়: আর্সেনিক (<0.01%), অ্যান্টিমনি (<0.005%), লোহা (<0.02%)। সার্টিফিকেট 20 বছর ধরে রাখা হয়েছে।

1. এক্স-রে ট্রান্সমিশন ইমেজিং(80 kV, 2 mA) – সীসা স্ট্রিয়েশন, বুদবুদ >0.2 মিমি, অভ্যন্তরীণ ফাটল প্রকাশ করে।

2. মনোযোগ পরিমাপ- 140 keV উৎস (⁹ᵐTc বা ফিল্টার করা এক্স-রে)। 9-পয়েন্ট গ্রিড। পাস করুন যদি সমস্ত পয়েন্ট নামমাত্রের ±0.05 মিমি Pb এর মধ্যে থাকে।

3. অপটিক্যাল পরিদর্শন- হালকা বাক্স (10,000 লাক্স) - বুদবুদ, স্ক্র্যাচ, স্ট্রাই।

4. সমতলতা– লেজার ইন্টারফেরোমিটার – <0.1 মিমি 1 মিটারের বেশি।

• ISO 13485:2016- মেডিকেল ডিভাইসের মান ব্যবস্থাপনা

• ISO 9001:2015- সাধারণ মান ব্যবস্থাপনা

• সিই চিহ্নিতকরণ- ক্লাস I মেডিকেল ডিভাইস (ইইউ)

• FDA 510(k)- এক্স-রে শিল্ডিং গ্লেজিংয়ের জন্য উপলব্ধ

• RoHS 3- কমপ্লায়েন্ট (চিকিৎসা প্রয়োজনীয়তার জন্য সীসা ছাড় দেওয়া হয়েছে)

• সামঞ্জস্যের শংসাপত্র (ক্রমিক নম্বর, Pb eq., মাত্রা)

• 140 কেভি অ্যাটেন্যুয়েশন টেস্ট রিপোর্ট (9-পয়েন্ট গ্রিড)

• CeO₂ বিষয়বস্তু শংসাপত্র (ব্রাউনিং প্রতিরোধের প্রমাণ)

• বুদ্বুদ পরিদর্শন ফটোগ্রাফ (হট ল্যাব প্যানেলের জন্য কেন্দ্রীয় অঞ্চল)

• ইনস্টলেশন ম্যানুয়াল (টর্ক স্পেক্স, গ্যাসকেটের ধরন, সীসা টেপ অ্যাপ্লিকেশন)
