প্রস্থ 1320 মিমি কপার ফয়েল শিল্ডিং ইলেক্ট্রোডিপোজিটেড শীট এসজিএস
পণ্যের বিবরণ
| উপাদান | 1320mm প্রস্থ ইলেক্ট্রোডিপোজিটেড কপার ফয়েল শীট শিল্ডিং SGS | ইডি কপার ফয়েল | 1295 মিমি 1285 মিমি 1320 মিমি 1370 মিমি |
|---|---|---|---|
| ED তামা ফয়েল বেধ | 0.07 মিমি 0.105 মিমি 0.14 মিমি | ঝাল ফ্রিকোয়েন্সি | >100db ব্যান্ড 10MHz-130MHz |
| বিশুদ্ধতা | 99.85% | ডেলিভারি সময় | 5-8 কার্যদিবস |
| রঙ | তামা | পুরুত্ব | 20-150মাইক্রোন,19-150u |
| ব্যবহার | এমআরআই রুম, শিল্ডিং ইএমআই, ইলেক্ট্রোম্যাগনেটিক শিল্ডিং, কন্ডাক্টিভ শিল্ডিং | পণ্যের নাম | তামার ফয়েল টেপ |
| বিশেষভাবে তুলে ধরা | প্রস্থ 1320 মিমি কপার ফয়েল শিল্ডিং,এসজিএস কপার ফয়েল শিল্ডিং,শিল্ডিং ইলেক্ট্রোডিপোজিটেড কপার ফয়েল |
||
পণ্যের বর্ণনা

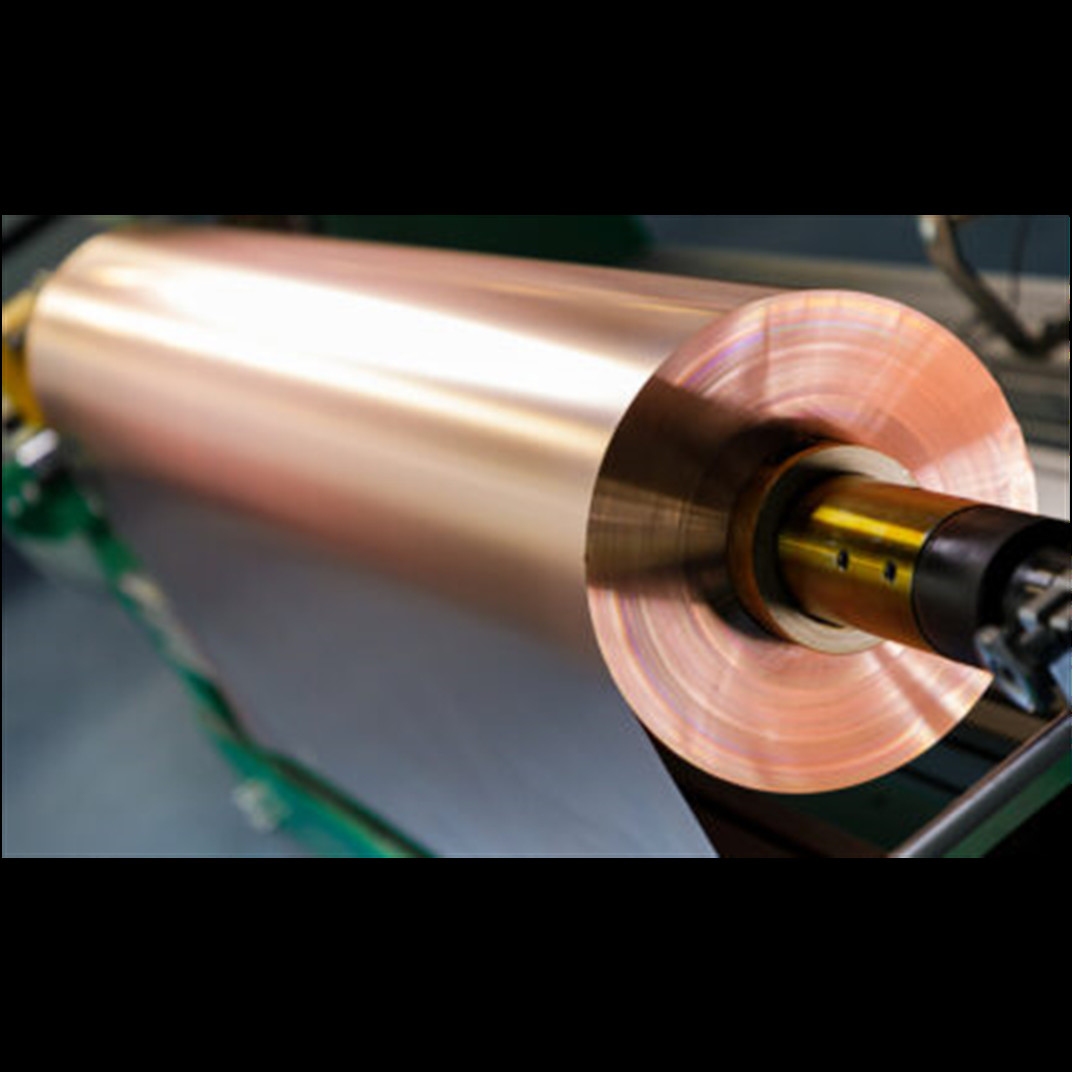

1320mm প্রস্থ ইলেক্ট্রোডিপোজিটেড কপার ফয়েল শীট শিল্ডিং SGS
আবেদন এবং স্পেসিফিকেশন
ইলেক্ট্রোডিপোজিটেড কপার ফয়েল TRZA-HTE (IPC-4562/3 Cu-E3) হল উচ্চ মানের ইলেক্ট্রোডিপোজিটেড কপার ফয়েল যাতে জিঙ্ক আবরণ এবং কম প্রোফাইল থাকে, যা IPC-4562-এর প্রয়োজনীয়তা অনুসারে উচ্চ তাপমাত্রায় উচ্চতর প্রসারিত হয়।দস্তা আবরণ এটিকে উচ্চ স্তরিত তাপমাত্রা (উচ্চ Tg FR-4, FR-5, PTFE) সহ কঠোর সিসিএল এবং এমএলবি তৈরির জন্য ব্যবহার করার অনুমতি দেয়।
ইডি কপার ফয়েলের স্পেসিফিকেশন
| গুণমান আইটেম | সাধারণ প্রযুক্তিগত শর্তাবলী | ||||
| স্বাভাবিক বেধ | 2oz | 3oz | 4 আউন্স | 5oz | |
| 0.07 মিমি | 0.105 মিমি | 0.14 মিমি | 0.175 মিমি | ||
| এলাকার ওজন (g/m2) | 560-610 | 838-960 | 1100-1280 | 1380-1600 | |
| প্রসার্য শক্তি | কক্ষ তাপমাত্রায় | ≥28 | ≥28 | ≥28 | ≥28 |
| (কেজি/মিমি2) | |||||
| প্রসারণ | কক্ষ তাপমাত্রায় | ≥10 | ≥10 | ≥10 | ≥10 |
| % | |||||
| ফুটো পয়েন্ট (পয়েন্ট/মি 2) | না | ||||
| উচ্চ তাপমাত্রা অ্যান্টি-অক্সিডাইজেশন কর্মক্ষমতা (180℃/ঘন্টা) | অক্সিডাইজেশন নেই | ||||
| প্রস্থ সহনশীলতা | (+2.0 , -2.0) | ||||
| আইটেম | ইউনিট | অবস্থা | স্পেসিফিকেশন মান | পরিদর্শন ফ্রিকোয়েন্সি | পরীক্ষা পদ্ধতি | ||||
| 12 উম | 18 উম | 35 উম | 70 উম | 105 উম | |||||
| বিশুদ্ধতা | % | ক | ≧ 99.8 | গ | IPC-TM-650-2.3.15 | ||||
| এলাকার ওজন | g/㎡ | ক | 107±10 | 152±15 | 305±30 | 610±61 | 915±91 | আ | IPC-TM-650-2.2.12 |
| অপরিশোধিত পার্শ্ব রুক্ষতা (রা) | উম | ক | <0.43 | আ | IPC-TM-650-2.2.17 | ||||
| চিকিত্সা করা পার্শ্ব রুক্ষতা (Rz) | উম | ক | ≤7 | ≤8 | ≤10 | ≤14 | ≤14 | আ | IPC-TM-650-2.2.17 |
| প্রসার্য শক্তি | kg/mm2 | ক | ≥21 | ≥21 | ≥28 | ≥28 | ≥28 | আ | IPC-TM-650-2.4.18 |
| 180℃ | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | আ | |||
| প্রসারণ | % | ক | ≥3 | ≥4 | ≥5 | ≥5 | ≥5 | আ | IPC-TM-650-2.4.18 |
| 180℃ | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | আ | |||
| পিল শক্তি (RT) FR-4 | কেজি/সেমি | ক | ≥1.0 | ≥1.3 | ≥1.7 | ≥2.1 | ≥2.3 | আ | IPC-TM-650-2.4.8 |
| আইটেম | ইউনিট | অবস্থা | স্পেসিফিকেশন মান | পরিদর্শন ফ্রিকোয়েন্সি | পরীক্ষা পদ্ধতি | |||
| 8 উম | 10 উম | 12 উম | 18 উম | |||||
| বিশুদ্ধতা | % | ক | ≥ 99.9 | গ | IPC-TM-650-2.3.15 | |||
| এলাকার ওজন | g/㎡ | ক | 72±4 | 89±5 | 107±5 | 155±8 | আ | IPC-TM-650-2.2.12 |
| ড্রাম সাইড রুক্ষতা (রা) | উম | ক | ≤ ০.৪ | আ | IPC-TM-650-2.2.17 | |||
| ইলেক্ট্রোলাইট সাইড রুক্ষতা (Rz) | উম | ক | ≤ 3.5 | আ | IPC-TM-650-2.2.17 | |||
| প্রসার্য শক্তি | kg/mm2 | ক | ≥ 35 | আ | IPC-TM-650-2.4.18 | |||
| প্রসারণ | % | ক | ≥ ৩ | ≥ 4 | আ |
IPC-TM-650-2.4.18 |
||
উৎপাদন লাইন
তামা ফয়েল সম্পূর্ণ উত্পাদন লাইন
| ধাপ 1 | উচ্চ বিশুদ্ধতা তামার তার |
| ধাপ ২ | দ্রবণীয় তামা |
| ধাপ 3 | অশোধিত ED তামার ফয়েল |
| ধাপ 4 | কাটিং |
| ধাপ 5 | সমাপ্ত পণ্য |
| ধাপ 6 | পরিদর্শন |
| ধাপ 7 | মোড়ক |
তামার ফয়েল আবেদন
কপার হল শিল্ডেড সিগন্যালের দুর্দান্ত উপাদান। আরএফ কেজ/এমআরআই রুম ইনস্টলেশন, অক্সিডাইজেশন থেকে রক্ষা করার জন্য ছাদ নির্মাণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
আরএফ খাঁচা বিল্ডিংয়ের দুটি প্রধান ইনস্টলেশন উপায় রয়েছে।
প্রথম বিকল্প:
ইডি কপার ফয়েল 1320 মিমি - মৌলিক ধাপ- কাঠের প্যানেল তৈরি করুন + তামার ফয়েল আচ্ছাদিত কাঠের ফ্রেম রাখুন
+ তামা ফয়েল কাঠের প্যানেল একসাথে জড়ো করুন।
সমাপ্ত আরএফ শিল্ডেড খাঁচা নিচের মত:
দ্বিতীয় বিকল্প:
RA তামার ফয়েল 600mm- প্রাথমিক ধাপ-তামার পাতটির বাঁকানো প্রান্ত তৈরি করুন
+কাঠের দেয়ালে শীট ঠিক করুন +2 পিসি শীটের প্রান্ত ঢালাই করুন।
সমাপ্ত আরএফ শিল্ডেড খাঁচা নিচের মত:
F&A
প্রশ্ন ১.আমি কি এড কপার ফয়েলের জন্য একটি নমুনা অর্ডার পেতে পারি?
উত্তর: হ্যাঁ, আমরা গুণমান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।বিনামূল্যে A4 ED তামা ফয়েল নমুনা.
প্রশ্ন ২.আপনি কিভাবে পণ্য চালান করবেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তর: DHL, UPS, FedEx বা TNT দ্বারা জাহাজ।এয়ারলাইন এবং সমুদ্র শিপিং এছাড়াও ঐচ্ছিক.
Q3.আপনার কোন MOQ সীমা আছে?
উত্তর: নিম্ন MOQ, ED কপার ফয়েলের জন্য 200kg 1320mm, RA তামার ফয়েলের জন্য 500kg 600mm
